راهنمای جامع آشنایی و استفاده از رله دوبل

در ساختار پیچیده و دقیق سیستم‌های الکترونیکی خودرو، برخی قطعات نقش مهمی در حفظ عملکرد صحیح و ایمن موتور دارند. یکی از این اجزای مهم، رله‌های دوبل (Double Relays) هستند؛ قطعاتی کوچک اما بسیار حیاتی که در سیستم‌های مختلف مانند تزریق سوخت، ECU  و سایر اجزای مدیریتی خودرو استفاده می شوند.

با توجه به گسترش استفاده از سیستم‌های الکترونیکی در خودروهای امروزی، شناخت ساختار، وظایف، روش‌های تست و محل نصب رله دوبل، برای تکنسین‌ها، تعمیرکاران و علاقه‌مندان به برق خودرو، لازم و اجتناب‌ناپذیر است. خرابی این قطعه ممکن است سبب بروز مشکلات جدی در عملکرد خودرو شود که تنها با آگاهی و دانش کافی نسبت به عملکرد آن می‌توان از چنین مسائلی جلوگیری به عمل آورد.

برای خرید مستقیم انواع رله دوبل، رله تقویت شیشه بالابر، رله اتوماتیک راهنما، رله قفل مرکزی از گروه تولیدی صنعتی آرمان پژوهش با کارشناسان فروش ما در ارتباط باشید.

در این مقاله از آرمان پژوهش تلاش کرده ایم تا راهنمایی جامع، کاربردی و دقیق برای معرفی با رله‌های دوبل، کاربردهای آنها، مزایا و معایب، راهنمای نصب و راه اندازی، مسائل رایج و عیب یابی و نکات مهم در هنگام استفاده و نصب این قطعه ارائه کنیم. هدف این نوشته، ارائه مرجعی کامل برای افراد حرفه‌ای و نیمه‌حرفه‌ای در حوزه برق خودرو است تا بتوانند با اطمینان بیشتر مشکلات مربوط به این قطعه را تشخیص داده و رفع کنند.

معرفی رله دوبل

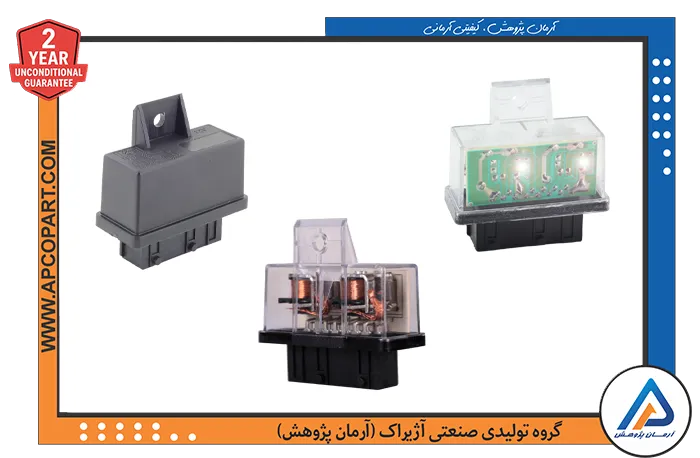

تصویر 1: رله دوبل های تولید شده در گروه تولیدی صنعتی آرمان پژوهش

رله دوبل، به‌عنوان یک واسطه هوشمند میان سیستم‌های کنترلی و مصرف‌کننده‌های الکتریکی، وظیفه هدایت جریان برق به بخش‌های مهم موتور را عهده دار است. عملکرد درست آن می‌تواند اثر مستقیمی بر روشن شدن خودرو، کارکرد پایدار سیستم سوخت‌رسانی و ممانعت از آسیب‌های احتمالی به قطعات حساس داشته باشد.

رله دوبل قطعه ای است که يك كانكتور به ندرت12 و غالباً 15 راهه دارد و شامل دو عدد رله مجزا است  كه وظيفه آن ارسال ولتاژ لازم اجزاء مختلف سيستم سوخت رساني و تغذيه ECU موتور از راه باتري است.

رله دوبل از 2رله مجتمع شده در یک مجموعه تشکیل یافته است که هر کدام از آنها از یک سیم پیچ با هسته مغناطیسی و یک کنتاکت تشکیل شده است. با قطع و وصل جریان ضعیف برق به رله کنتاکت ها، آنها بدلیل خاصیت مغناطیسی که دارند وصل یا قطع می شوند و به این شکل می توان فرمان اتصال برق قوی را با اتصال برق ضعیف به رله صادر کرد. اگر  سیم کشی ها مستقیم بودند و از رله استفاده نمی­شد، علاوه بر اینکه طول و وزن دسته سیم ها زیاد می شد، سبب داغ شدن سیم های حاوی جریان آمپر بالای برق می­شد.

رله دوبل در خودرو هاي پ‍ژو 405 و سمند به صورت افقي سمت راننده در بالاي رادياتوراست ، در خودروی پراید جنب باطری و مخزن آب رادیاتور و در زانتیا،پیکان و پژوRD  در محفظه ECU قرار دارد.

رله دوبل يكي از قطعاتش مهم سيستم انژکتوري است كه درسه حالت سوئيچ باز، سوئيچ بسته و خودرو روشن برق قطعات زير را تامين مي كند.

• ECU
• پمپ بنزين
• انژکتورها
• كوئل دوبل
• شير برقي كنيستر
• برق المنت گرم كن سنسور اكسيژن
• المنت گرم كن دريچه گاز
• برق چراغ عيب ياب

اگر اين قطعه خراب شود برق اين سيستم ها قطع مي شود و  از نشانه هاي سريع براي پي بردن به خرابي اين قطعه، روشن نشدن چراغ چك بعد از سوئيچ باز است.

رله دوبل (Double Relay) نسبت به رله معمولی دارای دو کنتاکت (سوئیچ) مجزا است که می‌تواند دو مدار را به‌صورت هم‌زمان یا مستقل کنترل کند. در حالی‌که رله معمولی تنها یک کنتاکت دارد. رله دوبل در خودروها برای مدیریت هم‌زمان دو خروجی مثل ECU و پمپ بنزین کاربرد دارد.

 در این ویدیو از گروه تولیدی صنعتی آرمان پژوهش، با ویژگی های رله دوبل اصلی و روش های شناسایی آن آشنا خواهید شد.



کاربردهای رله های دوبل

رله‌های دوبل به دلیل توانایی کنترل هم‌زمان دو مدار مجزا، کاربردهای متنوعی در صنایع و محیط‌های خانگی دارند، به‌ویژه در سیستم‌های کنترل و خودکارسازی. در ادامه برخی از مهم‌ترین کاربردهای آن‌ها بررسی شده است:

کاربردهای صنعتی: سیستم‌های کنترل PLC: در خطوط تولید خودکار، رله‌های دوبل برای سوئیچ هم‌زمان دو بار الکتریکی یا برای جدا کردن بخش‌های مختلف کنترل به‌کار می‌روند.

کنترل موتورهای صنعتی: امکان راه‌اندازی هم‌زمان موتور و سیستم خنک‌کننده یا موتور و هشداردهنده.

سیستم‌های ایمنی و حفاظتی: به‌عنوان رابط بین کنترلر و تجهیزات ایمنی مانند آژیر و قطع‌کن اضطراری.

اتوماسیون کارخانه‌ای: برای کنترل هم‌زمان چند عملکرد مانند باز و بسته شدن شیرهای برقی، یا فعال‌سازی دو تجهیز در یک سیکل کاری.

کاربردهای خانگی: سیستم‌های تهویه مطبوع: کنترل هم‌زمان کمپرسور و فن یا شیر برقی و کنترلر دما.

خانه‌های هوشمند: اجرای هم‌زمان دو فرمان مانند روشن کردن چراغ‌ها و فعال‌سازی سیستم امنیتی.

سیستم‌های گرمایش مرکزی: کنترل هم‌زمان پمپ آب و مشعل حرارتی برای افزایش کارایی سیستم.

بیشتر بدانید: 10 علائم خرابی سنسور میل سوپاپ و راهنمای تعویض

مزایا و معایب رله های دوبل

در استفاده از رله‌های دوبل نسبت به انواع دیگر رله‌ها، مزایا و معایبی وجود دارد که بسته به نوع کاربرد، می‌تواند تعیین‌کننده باشد. در ادامه تحلیل جامعی از نقاط قوت و ضعف این نوع رله آورده شده است:

 مزایای رله‌های دوبل:

1. کنترل هم‌زمان دو مدار

   رله‌های دوبل می‌توانند دو مدار مجزا را به‌صورت هم‌زمان یا مستقل کنترل کنند، که در سیستم‌های پیچیده‌ مانند خودروها، PLCها و خانه‌های هوشمند بسیار کاربردی است.

2. صرفه‌جویی در فضا و هزینه

   به‌جای استفاده از دو رله مجزا، یک رله دوبل می‌تواند همان عملکرد را ارائه دهد و در نتیجه باعث کاهش فضای اشغال‌شده در تابلوهای برق و کاهش هزینه نصب می‌شود.

3. هماهنگی بهتر بین عملکردها

   در مواردی که نیاز به راه‌اندازی هم‌زمان دو بار الکتریکی وجود دارد (مثلاً پمپ و مشعل یا کمپرسور و فن)، استفاده از رله دوبل باعث افزایش دقت و هماهنگی در زمان‌بندی می‌شود.

4. سیم‌کشی ساده‌تر

   با استفاده از یک قطعه به‌جای دو رله جداگانه، نیاز به سیم‌کشی مجزا کاهش یافته و خطاهای نصب نیز کمتر می‌شود.

 معایب رله‌های دوبل:

1. کاهش انعطاف‌پذیری در طراحی مدار

   چون دو کنتاکت در یک رله قرار دارند، در برخی موارد نمی‌توان آن‌ها را کاملاً مستقل از هم در نقاط مختلف مدار قرار داد، که ممکن است محدودیت طراحی ایجاد کند.

2. هزینه تعمیر یا تعویض بالاتر در صورت خرابی

   در صورتی که یکی از بخش‌های رله دچار مشکل شود، معمولاً کل رله باید تعویض گردد، حتی اگر یک خروجی آن سالم باشد.

3. محدودیت در جریان و ولتاژ کاری

   ممکن است هر دو خروجی رله دوبل نتوانند بارهایی با توان بالا را به‌طور هم‌زمان کنترل کنند، در حالی‌که استفاده از دو رله مجزا می‌تواند قدرت بیشتری در سوئیچینگ فراهم کند.

4. پیچیدگی در عیب‌یابی

   در مدارهای پیچیده، عیب‌یابی رله‌های دوبل می‌تواند دشوارتر از رله‌های معمولی باشد، چرا که عملکرد دو مدار به یک قطعه وابسته است.

این تحلیل به انتخاب آگاهانه‌تر رله در طراحی سیستم‌های کنترل کمک می‌کند، با توجه به این‌که آیا اولویت با صرفه‌جویی در فضا و هماهنگی عملکردهاست، یا با انعطاف‌پذیری و قدرت سوئیچینگ بیشتر.





راهنمای نصب و راه اندازی رله دوبل

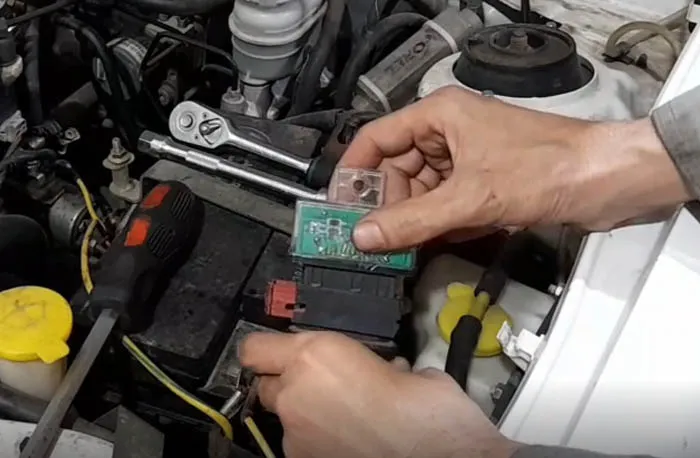

 تصویر 2: طریقه نصب رله دوبل

1.شناسایی پایه‌ها

رله دوبل چند پایه دارد که هر کدام وظیفه خاصی دارند. پایه‌ها عموما با اعداد یا حروف مشخص می‌شوند. معمول‌ترین پایه‌ها عبارت اند از:

پایه 30 : وظیفه این پایه ورودی اصلی برق (مثبت) به رله است.

پایه 87:  وظیفه این پایه خروجی برق از رله است و به مصرف‌کننده (مثلاً چراغ یا موتور) وصل می‌شود.

پایه 85:  وظیفه این پایه به عنوان ورودی فرمان (معمولاً منفی) به رله است.

پایه 86: وظیفه این پایه به عنوان ورودی تحریک (معمولاً مثبت) به رله است.

بعضی رله‌ها ممکن است  پایه 87a داشته باشند که وظیفه آن خروجی نرمال بسته (NC) است و در حالت عادی برق را عبور می‌دهد.

2.


   اتصال سیم‌ها:

سیم برق (مثبت) را به پایه 30 متصل کنید.

سیم برق خروجی (مثبت) به مصرف‌کننده را به پایه 87 متصل کنید.

سیم تحریک (معمولاً مثبت) را به پایه 86 متصل کنید.

سیم فرمان (معمولاً منفی) را به پایه 85 متصل کنید.

3.تست:

برای تست، جریان برق را از طریق پایه 86 به رله اعمال کنید.

اگر رله سالم باشد، باید صدای “تق” از آن بشنوید و برق از پایه 30 به پایه 87 انتقال یابد.

با استفاده از مولتی‌متر می‌توانید مقدار مقاومت بین پایه‌ها را هم بررسی کنید. مقدار مقاومت باید با مقدار استاندارد رله دوبل در یک محدوده قرارگیرد.

4.نصب در مدار:

بعد از اطمینان از عملکرد صحیح رله، آن را در مدار مورد نظر نصب کنید. برای این کار از سوکت رله یا سیم‌های مخصوص استفاده کنید.

*نکات مهم*

• از اتصال سیم‌ها به پایه‌های مناسب مطمئن شوید.
• در صورت استفاده از سوکت رله، از سالم بودن آن مطمئن شوید.
• در صورت عدم آگاهی از نحوه نصب، از یک فرد متخصص راهنمایی بخواهید.
•  رله‌هایی که آسیب دیده‌اند یا تاریخ مصرف آنها گذشته را به کار نگیرید.

مسائل رایج و عیب یابی رله دوبل

 اولین کاری که برای عیب یابی رله دوبل باید انجام شود، بررسی برق های ورودی آن است. باید در حالت سوئیچ باز چهار برق مثبت روی پایه های رله دوبل قرارگیرد. در ماشین هایی که ایسیو آن ها از نوع زیمنس و بوش است، این برق روی پایه های ۸ ، ۱۱ ، ۱۴ و ۱۵ قرار دارد. تا زمانی که این برق مثبت روی پایه های رله دوبل قرار نداشته باشد، خودرو روشن نمی شود. اگر رله دوبل عمل کند، در زمان استارت زدن باید سر مصرف کننده های رله دوبل برق مثبت قرار داده شود مانند کویل و سوزن انژکتور

مورد دیگری که بر عملکرد رله دوبل موثر است، سوئیچ اینرسی یا قطع کن پمپ بنزین است. پس اگر رله دوبل خودروتان کار نمی کند، حتما این قطعه را چک کنید. کار این قطعه مانند فیوز است، برای اینکه مجدد وصل شود باید قسمت پلاستیکی آن را فشار دهید.

یکی دیگر از موارد کار نکردن رله دوبل سوختن یکی یا تعدادی از پایه های رله دوبل است. در این حالت با تقه زدن به رله دوبل امکان دارد ایراد رفع شود اما برای تعمیر کامل باید پایه رله دوبل عوض شود.

البته، در ادامه یک جمع‌بندی حرفه‌ای و دقیق به همراه سوالات متداول (FAQ) برای متن شما ارائه شده است که می‌تواند به عنوان بخش پایانی مقاله استفاده شود:

جمع‌بندی

 رله‌های دوبل اجزایی مهم در سیستم‌های الکترونیکی خودرو هستند که وظیفه کنترل هم‌زمان چند بخش مهم مانند ECU، پمپ بنزین و انژکتورها را بر عهده دارند. شناخت ساختار، عملکرد، محل نصب، نحوه تست و عیب‌یابی این قطعه، برای تکنسین‌ها و علاقه‌مندان به برق خودرو ضروری است.

با توجه به مزایایی مانند صرفه‌جویی در فضا، افزایش هماهنگی عملکرد سیستم‌ها و کاهش پیچیدگی سیم‌کشی، رله‌های دوبل در بسیاری از خودروهای مدرن به کار می‌روند. البته در کنار این مزایا، معایبی مانند دشواری در عیب‌یابی و محدودیت در طراحی مدار نیز وجود دارد که باید هنگام انتخاب این قطعه مورد توجه قرار گیرد.

نصب صحیح، بررسی برق‌های ورودی و توجه به علائم خرابی مانند روشن نشدن چراغ چک می‌تواند در پیشگیری از مشکلات عملکردی خودرو مؤثر باشد.

سوالات متداول (FAQ) در رابطه با رله های دوبل

1. رله دوبل چه وظیفه‌ای در خودرو دارد؟

رله دوبل وظیفه تأمین برق بخش‌های مهمی مانند ECU، پمپ بنزین، انژکتورها، کویل دوبل و سایر اجزای سیستم انژکتوری را دارد و با کنترل هم‌زمان دو مدار مجزا، نقش واسطه بین باتری و مصرف‌کننده‌ها را ایفا می‌کند.

2. علائم خرابی رله دوبل چیست؟

• روشن نشدن چراغ چک پس از باز کردن سوییچ
• عدم ارسال برق به پمپ بنزین یا انژکتورها
• استارت نخوردن یا روشن نشدن خودرو
• قطع و وصل شدن برق در مصرف‌کننده‌های وابسته

3. آیا می‌توان به‌جای رله دوبل از دو رله معمولی استفاده کرد؟

از نظر تئوری ممکن است، اما این کار باعث پیچیدگی بیشتر در سیم‌کشی، اشغال فضای بیشتر و کاهش هماهنگی بین عملکردها می‌شود. رله دوبل برای کارکرد هماهنگ و فشرده طراحی شده است.

  4.رله دوبل در کدام خودروها استفاده می‌شود؟

در خودروهای ایرانی و اروپایی مانند پژو ۴۰۵، سمند، پراید، پیکان، زانتیا و پژو RD استفاده می‌شود. محل نصب آن نیز در هر خودرو متفاوت است.

  5 . آیا رله دوبل قابل تعمیر است؟

در برخی موارد مانند سوختن پایه‌ها یا قطعی لحظه‌ای، ممکن است تعمیر موقت انجام شود، اما معمولاً توصیه می‌شود در صورت خرابی، قطعه با نمونه سالم و استاندارد تعویض شود.
