مراحل کلی دیاگ خودرو با موبایل

دیاگ یا (OBD) On-Board Diagnostics به معنی عیب‌یابی الکترونیکی خودرو است. امروزه تقریباً تمام خودروها یک واحد کنترل الکترونیکی (ECU) دارند که داده‌های سنسورها، خطاها و وضعیت سیستم‌ها را ذخیره می‌کند تا تعمیرکاران و مالکان خودرو بتوانند مشکلات احتمالی را شناسایی کنند.

با پیشرفت فناوری، دیاگ خودرو با موبایل با امکان اتصال موبایل به خودرو از طریق درگاه OBD و استفاده از اپ‌های موبایلی فراهم شده است. این روش اقتصادی‌تر، ساده‌تر و همیشه در دسترس است و به کاربران امکان می‌دهد که کدهای خطا را بخوانند، داده‌های حسگرها را نظارت کنند و گاهی تنظیمات پایه ای را انجام دهند.

در این مقاله از آرمان پژوهش می خواهیم به شما آموزش دهیم که چگونه با استفاده از موبایل به دیاگ خودرو بپردازید، اپ‌های مناسب را بشناسید و از نکات خرید تا نکات استفاده بهره‌مند شوید.

دیاگ خودرو با موبایل چگونه کار می‌کند؟

اتصال فیزیکی: اکثر دیاگ‌های موبایلی از طریق درگاه OBD 2 خودرو به گوشی یا تبلت متصل می‌شوند. این اتصال معمولاً از طریق بلوتوث یا وای‌فای (Wi-Fi) برقرار می‌شود.

پروتکل‌ها و استانداردها: استاندارد OBD 2 در اکثر خودروهای جهان از سال 2000 به بعد اجرایی شده است. پروتکل‌های مختلفی مانند ISO 9141-2، ISO 15765-4 (CAN)، KWP2000 و غیره وجود دارد که بعضی از این پروتکل‌ها توسط دستگاه‌های خاص پشتیبانی می‌شوند.

مدل‌های دیاگ موبایلی: دستگاه‌هایی که به‌صورت سخت‌افزاری به درگاه OBD وصل می‌شوند، وظیفه ترجمه سیگنال‌های ECU به داده‌های قابل نمایش روی اپ را دارند. نرم‌افزار روی موبایل نیز این داده‌ها را پردازش کرده، کدهای خطا را تفسیر و نمایش می‌دهد، همچنین نمودارهای سرعت، دور موتور، فشار نفت و سایر حسگرها را ارائه می‌کند.

نکته: در مقایسه با دیاگ‌های تخصصی در مکانیکی ها، دیاگ خودرو با موبایل ضعیف تر عمل می کند، به‌خصوص در تشخیص ایرادات پیچیده یا به‌روزرسانی‌های دقیق ECU. با این حال برای ارزیابی سریع، عیب‌یابی ابتدایی و نظارت بر وضعیت خودرو، گزینه‌ای بسیار مناسب است.

مقاله مفید: تعویض فشنگی روغن

برای دیاگ خودرو با موبایل به چه چیزهایی نیاز داریم؟

دستگاه دیاگ موبایلی (OBD-II adapter) به درگاه OBD2 خودرو وصل می‌شوند و با بلوتوث یا وای‌فای به موبایل متصل می‌شوند.

یک گوشی یا تبلت هوشمند: با سیستم‌عامل Android یا iOS که بتواند اپ‌های دیاگ را نصب و اجرا کند.

سوکت OBD-II نرم‌افزار یا اپلیکیشن دیاگ که بتواند از طریق پروتکل‌های OBD داده‌ها را خوانده و نمایش دهد.

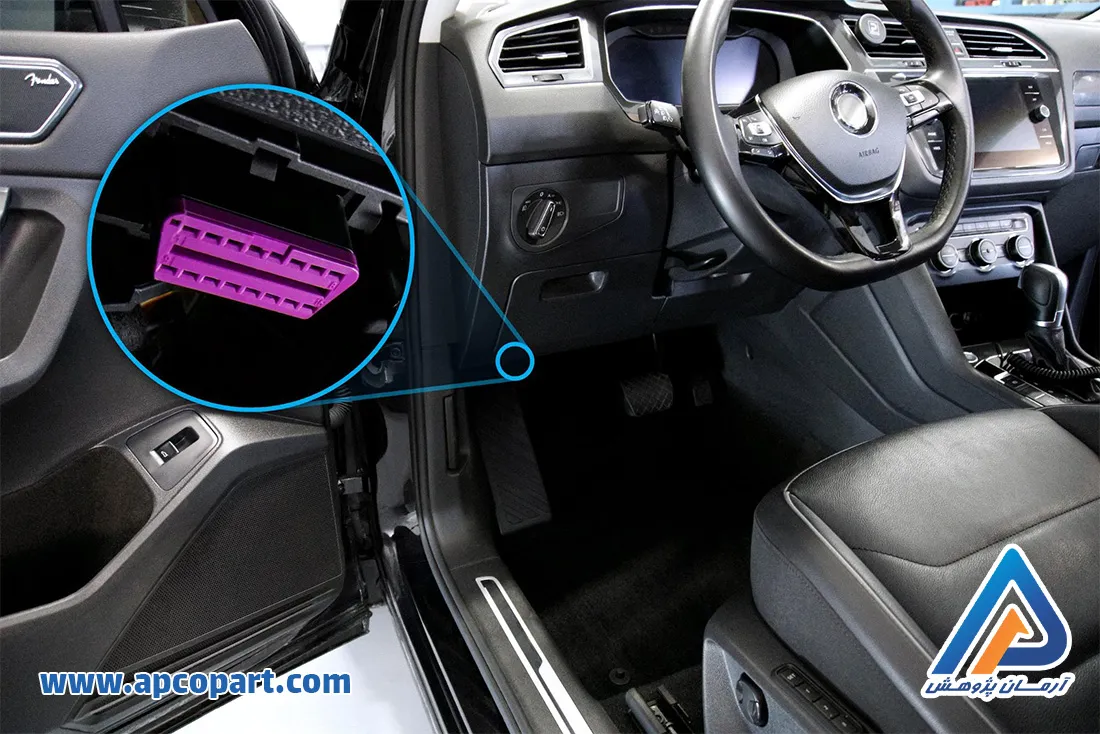

نکته مهم: بیشتر خودروهای بعد از سال ۲۰۰۰ (در ایران معمولاً بعد از ۱۳۹۰) دارای این سوکت هستند. معمولاً زیر فرمان یا نزدیک پدال گاز قرار دارد.

نکته مهم: بعضی خودروهای جدیدتر (مثل پژو ۲۰۰۸ یا تارا) ممکن است از پروتکل‌های خاص استفاده کنند و فقط با دستگاه‌های خاص سازگار باشند.

دستگاه رابط یا دانگل دیاگ:مثل ELM327 یا رایکار)
این دستگاه به سوکت OBD وصل می‌شود و داده‌ها را از ECU می‌گیرد، سپس از طریق بلوتوث، وای‌فای یا USB با موبایل ارتباط برقرار می‌کند.

کابل یا آداپتور برق مناسب (در صورت لزوم) : برخی از کاربران برای استفاده طولانی به منبع برق خارجی نیاز دارند.

همچنین، در برخی مدل‌های خاص خودرو، ممکن است نیاز به بسته‌های ویژه برای دسترسی به داده‌های خاص ECU باشد.

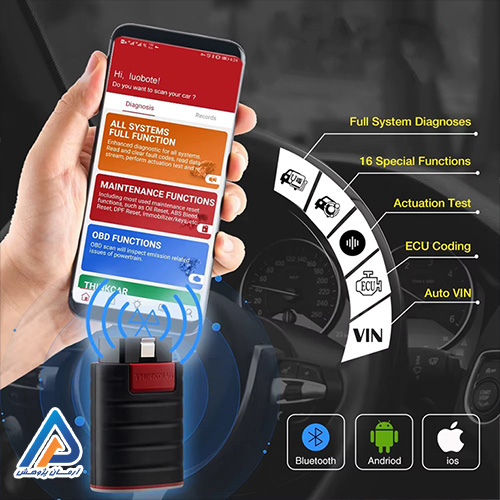

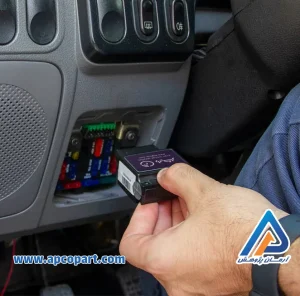

انواع دستگاه‌های دیاگ خودرو با موبایل

در بازار چند دسته دستگاه وجود دارد که برای استفاده با موبایل طراحی شده‌اند:

دستگاه‌های دیاگ بلوتوثی: این دسته از دستگاه‌ها با موبایل از طریق بلوتوث ارتباط برقرار می‌کنند و معمولاً نصب سریع و سازگاری خوبی دارند.

مزایا: اتصال سریع، مصرف برق کم، دامنه پوشش مناسب برای اکثر گوشی‌ها.

معایب: در برخی حالات ممکن است با نویز یا قطع و وصل مواجه شوید.

دستگاه‌های دیاگ وای‌فای (Wi-Fi): این نوع دستگاه‌ها از طریق شبکه وای‌فای محلی با موبایل ارتباط می‌گیرند و اغلب سرعت بیشتری دارند.

مزایا: پهنای باند بیشتر، اتصال پایدارتر به‌خصوص برای استفاده هم‌زمان چند کاربر یا ابزار.

معایب: نیاز به وجود یک شبکه وای‌فای محلی یا هات‌سپات از گوشی، مصرف انرژی بالاتر در برخی موارد.

در ادامه به برخی از دستگاه‌های معروف اشاره می‌کنیم که در بازار ایران و جهان شناخته‌شده‌اند.

ELM 327 mini ورژن 2.1

نسخه کوچک و مقرون به صرفه با پشتیبانی از پروتکل‌های اصلی OBD-II، مناسب برای مبتدی‌ها و کاربران عمومی.

مزایا: قیمت مناسب، سازگاری گسترده با اپ‌های مختلف.

محدودیت‌ها: برخی خودروهای جدید با پروتکل‌های جدید یا امنیتی ممکن است نیاز به نسخه‌های جدیدتر ELM داشته باشند.

Mobicar موبیکار

دستگاه‌های دیاگ موبایل با تمرکز روی کاربری آسان و تجربه کاربر ساده؛ با نرم‌افزارهای اختصاصی و استاندارد OBD-II سازگار است.

مزایا: سهولت اتصال، رابط کاربری کاربرپسند.

محدودیت‌ها: برخی مدل‌ها ممکن است به‌روزرسانی‌های سریع نرم‌افزاری را نداشته باشند.

لانچ X431 mini

برند لانچ معروف به ارائه راهکارهای حرفه‌ای برای تعمیرکاران و کاربران پیشرفته. مدل‌های mini امکان کار با موبایل را به‌صورت بی‌سیم فراهم می‌کنند.

مزایا: تشخیص دقیق‌تر، پشتیبانی از دیتابییس ECUهای مختلف، قابلیت‌های پیکربندی پیشرفته.

محدودیت‌ها: قیمت بالاتر نسبت به مدل‌های مبتدی.

نگار خودرو

شرکت نگار خودرو بر روی مجموعه‌ای از ابزارهای OBD و اپ‌های مرتبط با خودروهای ایرانی و خارجی با تمرکز بر کاربری ساده و قیمت مناسب متمرکز است.

مزایا: تناسب با بازار داخلی، دسترسی آسان به قطعات و خدمات.

محدودیت‌ها: ممکن است در برخی خودروهای خاص با محدودیت‌های پروتکل مواجه شوید.

دیاگ رایکار

دانگل دیاگ رایکار یک ابزار عیب‌یابی الکترونیکی خودرو است که از طریق پورت OBD به ECU ماشین متصل می‌شود و با استفاده از بلوتوث با موبایل کاربر ارتباط برقرار می‌کند.

این محصول دو نوع دارد: نسخهٔ شخصی برای استفاده روزمره و خانگی، و نسخهٔ تعمیرگاهی با لایسنس ویژه که قابلیت‌های کامل‌تر دارد. (righcar.com)

از ویژگی‌های دستگاه دیاگ رایکار به این موارد اشاره کرد: پشتیبانی بین پروتکل‌های متداول خودرو (مثل CAN-BUS و استانداردهای OBD)، نمایش وضعیت لحظه‌ای سنسورها (دمای آب، جریان هوا، دور موتور و غیره)، خواندن و پاک‌کردن کدهای خطا، رابط کاربری فارسی و اپلیکیشن رایکار و پوشش خودروهای داخلی ایران.

در عین حال، بعضی کاربران اشاره کرده‌اند که پشتیبانی یا به‌روزرسانی نرم‌افزاری آن چالش‌هایی دارد و امکانات نسخهٔ رایگان ممکن است محدود باشد.

انتخاب دستگاه OBD-II با بلوتوث یا وای‌فای و اتصال آن به خودرو.
دانلود یکی از برنامه‌های معتبر بر روی موبایل مثلاً Torque Pro ، Car Scanner، OBD Auto Doctor و غیره.
اتصال دستگاه با موبایل از طریق بلوتوث یا وای‌فای و اجازه دسترسی به حافظه و داده‌ها.
راه‌اندازی اپ و انجام تست‌های اولیه: خواندن کدهای خطا، نمایش داده‌های لحظه‌ای، بررسی پیشرفت در مسیرهای مختلف.
تحلیل داده‌ها و بررسی گام به گام برای رفع مشکلات پایه مانند دوباره روشن شدن خودرو، بررسی داده‌ها و انجام تنظیمات اولیه (در صورت امکان).

قیمت دستگاه‌های دیاگ خودرو با موبایل

مدل‌های متوسط تا حرفه‌ای مانند برخی از نسخه‌های Mobicar (موبیکار) یا دستگاه‌های CAN-bus پیشرفته می‌توانند بین 17 تا 20 میلیون یا بیشتر باشند.

توجه کنید که قیمت‌ها به نرخ ارز، بازار داخلی، خدمات پس از فروش و گارانتی بستگی دارد.

برای خرید با بودجه محدود، گزینه‌های ELM327 mini ورژن 2.1 و سایر براساس استاندارد OBD-II گزینه‌های خوبی هستند؛ برای استفاده حرفه‌ای یا تشخیص دقیق‌تر، به‌دنبال برندهای معتبر و پشتیبانی نرم‌افزاری قوی باشید.

مقاله مفید: 10 علائم خرابی سنسور میل سوپاپ و راهنمای تعویض

بهترین دستگاه دیاگ برای دیاگ خودرو با موبایل

اگر به دنبال کارایی نسبی با قیمت مناسب هستید: ELM327 mini ورژن 2.1 یا مدل‌های مشابه با پشتیبانی گسترده از اپ‌ها و پروتکل‌ها.

اگر می‌خواهید ابزار حرفه‌ای با پشتیبانی ECU های پیشرفته و دیتابیس وسیع داشته باشید: لانچ X431 mini یا مدل‌های بالارده‌تر از برندهای معتبر.

اگر به دنبال سازگاری با بازار داخلی و خدمات پس از فروش مناسب هستید Mobicar و نگار خودرو با توجه به پیشنهادهای بازار ایران.

نکته مهم: قبل از خرید مطمئن شوید که دستگاه دیاگ انتخابی از پروتکل‌های خودرو شما پشتیبانی می‌کند و با اپ انتخابی شما سازگار است.

نکات خرید دستگاه دیاگ خودرو با موبایل

سازگاری با خودرو شما: بررسی کنید که خودرو شما از چه پروتکل‌هایی پشتیبانی می‌کند و آیا دستگاه موردنظر این پروتکل‌ها را پوشش می‌دهد.

پشتیبانی نرم‌افزار: بررسی کنید که اپ‌ها چه داده‌هایی را نمایش می‌دهند و آیا به نیازهای شما پاسخ می‌دهند (خواندن کدهای خطا، نمودارها، داده‌های لحظه‌ای و غیره).

به‌روزرسانی و دیتابیس: ECU برخی اپ‌ها به دیتابیس ECU نیاز دارند؛ از وجود به‌روزرسانی منظم و پشتیبانی خوب مطمئن شوید.

سهولت استفاده: رابط کاربری ساده و تجربه کاربری خوب می‌تواند تفاوت بزرگی ایجاد کند، به‌خصوص برای کاربرانی که تازه کار هستند.

قیمت و گارانتی: به همراه قیمت، گارانتی و خدمات پس از فروش را در نظر بگیرید؛ خصوصاً در بازار ایران که خدمات پس از فروش ممکن است متفاوت باشد.

سازگار بودن با زبان فارسی: اگر نیاز دارید که رابط کاربری و مستندات به زبان فارسی باشند، این نکته را در بررسی‌ها لحاظ کنید.

اندازه و وزن دستگاه: اگر برای استفاده در خودرو یا کارگاه به طور مداوم لازم است، اندازه و وزن دستگاه هم مهم است.

پشتیبانی از پروتکل‌های پیشرفته: برخی خودروهای جدید از CAN-FD یا پروتکل‌های جدید استفاده می‌کنند؛ اگر خودرو شما جز این دسته است، مدل‌های پشتیبانی‌کننده از این پروتکل‌ها را انتخاب کنید.

مقاله مفید: بررسی آریا سایپا | مشخصات فنی و آپشن‌ها

برنامه (اپلیکیشن) دیاگ خودرو با موبایل

در این بخش، به برخی از برنامه های محبوب و معتبر که برای دیاگ خودرو با موبایل استفاده می‌شوند اشاره می‌کنیم. هر یک ویژگی‌ها و کاربری خاصی دارند و برای هر کاربر ممکن است مناسب باشد.

Torque Pro برنامه دیاگ خودرو اندروید

یکی از محبوب‌ترین اپلیکیشن های Android برای دیاگ با پشتیبانی از کدهای خطا، داده‌های Live، داشبورد سفارشی و افزونه‌های مختلف.

مزایا: رابط کاربری قابل تنظیم، امکان نمایش داده‌های لحظه‌ای از چند حسگر، پشتیبانی از Pluginهای متعدد.

محدودیت‌ها: برخی خودروها ممکن است نیاز به افزونه یا پیکربندی خاص داشته باشند.

OBD Auto Doctor

اپلیکیشنی مشهور با کاربری ساده و مناسب برای مبتدی‌ها تا حرفه‌ای‌ها.

مزایا: نمایش کدهای خطا، پاک‌کردن کدهای خطا (در برخی موارد)، دیتابیس استاندارد.

محدودیت‌ها: برخی توابع پیشرفته ممکن است در نسخه رایگان محدود باشند.

Car Scanner ELM OBD2

اپلیکیشنی کاربرپسند با قابلیت‌های گسترده، داشبوردهای سفارشی، پشتیبانی از read/clear codes و دیتابیس وسیع.

مزایا: سهولت استفاده، قابلیت‌های گرافیکی خوب، پشتیبانی از پروتکل‌های مختلف.

Diagzone (اپ مخصوص)

مجموعه‌ای از ابزارهای دیاگ با تمرکز بر کاربران ایرانی و طراحی مخصوص تلفیق با برخی خودروها.

مزایا: رابط کاربری ساده، پشتیبانی محلی.

EOBD Facile

اپ ساده و کارآمد برای کاربران تازه کار با تمرکز بر زبان‌های مختلف.

مزایا: سادگی و کارایی، مناسب برای کارهای پایه.

نرم‌افزار دیاگ اندروید فارسی رایگان

گزینه‌های رایگان با قابلیت‌های پایه برای کاربران با بودجه محدود.

نکته: اغلب نسخه‌های رایگان اپلیکیشن های رایگان محدودیت‌هایی دارند، ولی برای شروع مفید هستند.

دیاگ هوشمند اتومبیل با رایکار

ابزارهای هوشمند با تمرکز بر قابلیت تشخیص سریع و ارائه داده‌های دقیق.

مزایا: ارائه تحلیل‌های سریع، تجربه کاربری ساده.

نکات خرید دستگاه دیاگ خودرو با موبایل

تعیین سطح نیاز: کاربری پایه یا تشخیص پیشرفته؟

استانداردها و پروتکل‌ها: برای خودروی شما، کدام پروتکل‌ها ضروری است و آیا دستگاه پشتیبانی می‌کند؟

پشتیبانی نرم‌افزار و به‌روزرسانی دیتابیس: اپ‌هایی با بروزرسانی منظم و دیتابیس ECU وسیع در اولویت هستند.

گارانتی و خدمات پس از فروش: از فروشنده یا برندهای معتبر خرید کنید و از وجود گارانتی مطمئن شوید.

مقاومت در برابر نویز و محیط‌های صنعتی: برای کارگاه یا فضای با نویز electromagnetic ، دستگاه‌هایی با پایداری بالاتر ترجیح داده می‌شود.

نظر کاربران و بررسی‌ها: مطالعه نظرات کاربران و بررسی‌های فنی می‌تواند در انتخاب نهایی به شما کمک کند.

برند آرمان پژوهش: در این زمینه، آرمان پژوهش به‌عنوان منبع قابل اعتماد برای توضیحات فنی و نکات کاربردی در برخی مقالات و راهنماهای فارسی مطرح می‌شود و می‌تواند به شما در انتخاب و استفاده از دیاگ مناسب کمک کند.

برای دریافت مشاوره با ما در ارتباط باشید.

جمع بندی

دیاگ خودرو با موبایل یک ابزار کارآمد و مقرون‌به‌صرفه است. با انتخاب دستگاه مناسب، نصب اپ مطلوب و رعایت نکات امنیتی و کاربری، می‌توانید به‌طور موثر کدهای خطا را بخوانید، وضعیت حسگرها را پایش کنید و برای رفع مشکلات ساده اقدام کنید. در نهایت، برای کارهای پیچیده‌تر یا تعمیرات دقیق، ترجیحاً از خدمات تخصصی یا ابزارهای تعمیرگاه های تخصصی استفاده کنید.

سوالات متداول (FAQ) درباره دیاگ خودرو با موبایل

آیا با موبایل می‌توان خودرو را عیب‌یابی یا دیاگ کرد؟

بله. با استفاده از دستگاه دیاگ موبایلی و اپ مناسب می‌توانید کدهای خطا را بخوانید، داده‌های حسگرها را بررسی کنید و برخی تنظیمات اولیه را انجام دهید. اما برای عیب‌یابی عمیق و تعمیرات تخصصی، ممکن است به دیاگ‌های کارگاهی و تخصصی نیاز باشد.

کدام دستگاه دیاگ موبایل برای مبتدی مناسب است؟

برای مبتدیان، مدل‌های ELM327 mini ورژن 2.1 یا سایر دستگاه‌های با قیمت مناسب و پشتیبانی گسترده توصیه می‌شود. این دستگاه‌ها به همراه اپ‌های محبوب مانند Torque Pro کارایی خوبی ارائه می‌دهند.

آیا می‌توان با اپ Android یا iOS، بدون دستگاه دیاگ، خودرو را عیب‌یابی کرد؟

خیر. برای خواندن کدهای خطا و دسترسی به داده‌های ECU، به یک دستگاه OBD-II و اتصال به خودرو نیاز دارید.
