مدول فن تهویه خودرو: انواع، کاربرد، علائم خرابی و نحوه تعویض

مدول فن تهویه، قطعه مهمی است که در سیستم تهویه مطبوع خودرو تعبیه میشود. این قطعه، نقش مهمی در کنترل جریان هوا، سرمایش و گرمایش داخل خودرو دارد. اگر مدول فن درست کار نکند، نه فقط عملکرد سیستم تهویه مختل می‌شود بلکه آسایش سرنشینان خودرو هم صلب خواهد شد. در این مقاله از آرمان پژوهش قصد داریم به طور جامع به بررسی مدول فن بخاری، انواع مدول فن، علائم خرابی مدول فن، نحوه تعویض، تعمیر و همچنین قیمت این قطعه بپردازیم.

برای خرید قطعات برقی و پلیمری خودرو به صورت مستقیم از تولبدکننده می توانید با کارشناسان ما در گروه تولیدی صنعتی آرمان پژوهش تماس بگیرید.

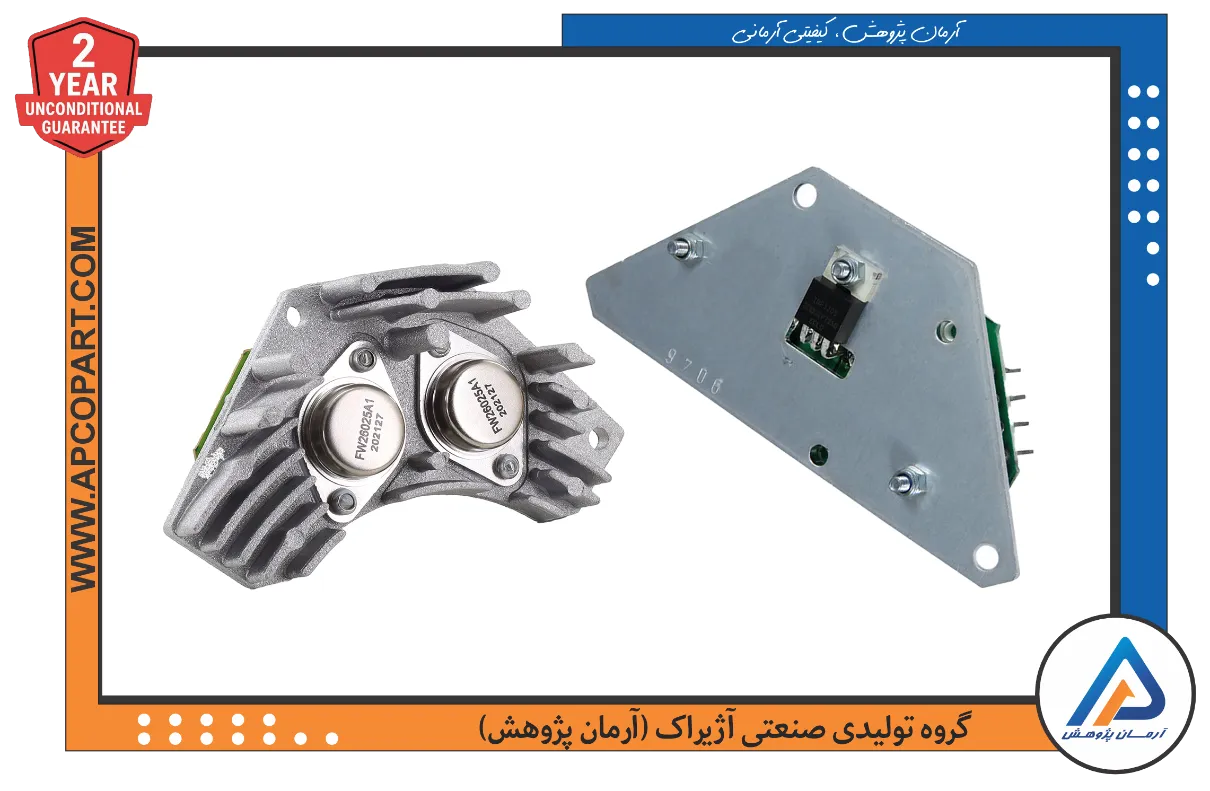

مدول فن بخاری چیست؟

مدول فن بخاری یا مدول فن تهویه، قطعه‌ای الکترونیکی است که وظیفه اش کنترل ولتاژ و شدت جریان فن دمنده تهویه داخل کابین است. بسته به دستوراتی که از سیستم تهویه دریافت می کند، مدول فن مقدار چرخش و سرعت فن را تنظیم می‌کند. شکل زیر دیاگرام اتصال مدول فن به سایر قطعات مرتبط را نشان می دهد.

 پس از بازکردن سوییچ برق به مقاومت فن می رسد با فرمان رسیده از کنسول تنظیم تهویه ، مدول فن نسبت به تعیین ولتاژ سر موتور فن اقدام می کند بدین ترتیب سرعت چرخش فن تغییر می یابد.

در خودروهای امروزی که تهویه دیجیتالی دارند، مدول فن به عنوان کنترل‌کننده مرکزی سرعت فن تهویه شناخته می‌شود و به جای مقاومت ساده، از مدارهای الکترونیکی پیشرفته استفاده می‌کند.

کاربرد مدول فن تهویه خودرو

کاربرد اصلی مدول فن تهویه، تنظیم جریان هوای ورودی به داخل کابین خودرو است که در موارد زیر مهم است:

• تنظیم دمای داخل خودرو از طریق کنترل گرمایش و سرمایش

• تهویه  خوب در فصل‌های گرم و سرد

• بهتر کردن کیفیت هوای داخل کابین خودرو

• حفظ عملکرد صحیح  بخاری و کولرخودرو

انواع مدول فن تهویه خودرو

مدول‌های فن به طور کلی در دو نوع طراحی و ساخته می‌شوند:

1. مدول فن مقاومتی:
   در این نوع، با کمک مقاومت‌های مختلف، سرعت فن در چند سطح تنظیم می‌شود.
2. مدول فن الکترونیکی یا ترانزیستوری:
   با کمک سیگنال‌های پالس‌دار (PWM) یا کنترل خطی ترانزیستور، می‌تواند سرعت فن را پیوسته و دقیق کنترل کند. این نوع در خودروهای مدرن مانند پژو 206، 207، پارس، سمند، پژو 405 و … کاربرد دارد.

ظرفیت فن تهویه و نقش مدول

ظرفیت فن تهویه به مقدار جریان هوایی که فن می‌تواند در مدت زمان مشخصی تولید کند، گفته می شود. مدول فن با تنظیم سرعت فن، به شکل غیرمستقیم بر ظرفیت تهویه اثر دارد. هرچه مدول، دقیق‌تر باشد، توانایی کنترل دقیق‌ سرعت فن بهبود یافته و در نتیجه تهویه بهتر عمل می کند.

محل نصب مدول فن تهویه خودرو کجاست؟

 به طور معمول روی بدنه دمنده یا نزدیک موتور فن نصب می‌شود. محل دقیق آن به  نوع خودرو بستگی دارد. در بیشتر خودروهای پژو مثل 206 و پارس یا پژو 405، مدول فن بخاری در زیر داشبورد طرف شاگرد و روی مجموعه فن تهویه نصب شده است.

 علائم خرابی مدول فن

خرابی مدول فن سبب مختل شدن عملکرد سیستم تهویه می شود.  علائم خرابی مدول فن شامل موارد زیر است:

1. کارکرد فن تهویه فقط در یک سرعت بخصوص است.
2. فن تهویه کلا کار نمی کند.
3. تغییر سرعت فن فقط دستی و ناقص است.
4. صدای جرقه یا سوختگی از  فن یا مدول می شنوید.
5. بوی سوختگی  در زمان روشن بودن فن.
6. فن تهویه با تاخیر روشن یا خاموش می‌شود.

بهترین مدول فن بخاری

در انتخاب بهترین مدول فن بخاری باید موارد زیر را مد نظر قرار داد:

• با مدل خودرو سازگار باشد
• کیفیت ساخت و قطعات داخلی خوب
• گارانتی و خدمات پس از فروش داشته باشد
• نشان استاندارد و برند معتبر داشته باشد

قیمت مدول فن

قیمت مدول فن به نوع خودرو، برند، و الکترونیکی یا مقاومتی بودن آن، بستگی دارد. برای خودروهای پژو 206 یا پارس، قیمت مدول فن بین 600 هزار تا 1.5 میلیون تومان متغیر است (تا  تیر 1404).





چگونه به مدول فن بخاری دسترسی پیدا کنیم؟

مدول فن بخاری کجاست؟ برای پیدا کردن مدول فن بخاری در خودروهای پژو، به مراحل زیر توجه کنید:

1. نشیمن طرف شاگرد را عقب ببرید.
2. روکش زیر داشبورد را باز کنید.
3. مجموعه دمنده هوا را می بینید.
4. مدول فن معمولاً روی بدنه فن یا کنار موتور فن نصب شده است.

تعویض مدول فن بخاری پژو

برای تعویض مدول فن بخاری پژو مانند 206 یا پارس، مراحل زیر را دنبال کنید:

نحوه تعویض مدول فن بخاری پژو

1. قطع اتصال باتری: برای ایمنی بیشتر، اتصال منفی باتری را جدا کنید.
2. باز کردن پوشش زیر داشبورد: به کمک پیچ‌گوشتی، پوشش پلاستیکی زیر داشبورد را باز کنید.
3. یافتن مدول فن: روی بدنه فن، مدول قرار دارد. با یک یا دو پیچ کوچک فیکس شده است.
4. قطع اتصالات : سوکت برقی مدول را جدا کنید.
5. باز کردن مدول: پیچ‌ها را باز کرده و مدول را خارج کنید.
6. نصب مدول جدید: مدول جدید را جایگذاری کنید، پیچ‌ها را ببندید و سوکت را وصل کنید.
7. آزمایش عملکرد فن : باتری را وصل کرده و از عملکرد صحیح فن مطمئن شوید.

طریقه نصب مدول فن تهویه بخاری خودرو

نصب مدول فن خیلی ساده است. نکات مهم در نصب:

• از صحت اتصال سوکت‌ها مطمئن شوید.
• پیچ‌ها را بیش از حد سفت نکنید تا به بدنه پلاستیکی آسیب نرسد.
• قبل از بستن پوشش داشبورد، فن را روشن و خاموش کنید تا از عملکرد صحیح آن مطمئن شوید.

تعمیر مدول فن بخاری

در برخی موارد، می‌توان به‌جای تعویض، مدول فن بخاری را تعمیر کرد. این کار نیاز به دانش الکترونیک دارد و معمولاً شامل:

• تعویض ترانزیستورهای قدرت
• بررسی مقاومت‌های داخلی
• تعمیر یا تعویض برد مدول

تعمیر مدول فن بخاری پژو

در مورد تعمیر مدول فن بخاری پژو، مشکل رایج سوختن ترانزیستور یا آی‌سی‌های کنترل است. در این حالت می‌توان:

• برد مدول را با دقت باز کرد.
• قطعات آسیب‌دیده را با مشابه شان جایگزین کرد.
• با تست‌های اهم‌متر از سالم بودن مدار مطمئن شد.

نکته: اگر دانش کافی ندارید، تعمیر مدول فن را به تعمیرکار متخصص بسپارید.

بیشتر بدانید: میکرو رله چیست و دلایل خرابی آن کدامند؟

نتیجه‌گیری

مدول فن تهویه خودرو یکی از قطعات حیاتی در عملکرد مطلوب سیستم تهویه مطبوع خودرو است. این قطعه با تنظیم کردن سرعت فن، در آسایش مسافران، دید مناسب راننده (در روزهای بارانی)، و حتی ایمنی جاده‌ای موثر است. شناخت علائم خرابی مدول فن و انجام به‌موقع تعویض یا تعمیر آن، می‌تواند از هزینه‌های بیشتر در آینده جلوگیری کند. همچنین انتخاب بهترین مدول فن بخاری با توجه به کیفیت و سازگاری با مدل خودرو، عملکرد بهینه و عمر طولانی سیستم تهویه را تضمین می‌کند.
